Home > Lista de Productos > Perforadora > Punzonadora de placas > Perforadora de la marca de perforación del CNC de la alta precisión Pprd103

Perforadora de la marca de perforación del CNC de la alta precisión Pprd103
Perforadora de la marca de perforación del CNC de la alta precisión Pprd103
Perforadora de la marca de perforación del CNC de la alta precisión Pprd103
Perforadora de la marca de perforación del CNC de la alta precisión Pprd103

Perforadora de la marca de perforación del CNC de la alta precisión Pprd103

Tipo de Pago: L/C, T/T, D/P, Western Union, Paypal, Money Gram

Información básica

    Modelo:  TPPRD103

Información adicional

    productividad: 50set/Month

    Lugar de origen:  China

    Capacidad de suministro: 50set/Month

    Certificados : GS, CE, ISO 9001

DDescripción

Modelo N °: TPPRD103
Fuente de energía: presión hidráulica
Precisión: alta precisión
Certificación: GS, CE, ISO 9001
Condición: Nuevo
Tamaño de la pieza de trabajo: 1500 * 1000 mm
Diámetro máximo de perforación: 26
Espesor de la placa de perforación: 5-25
Fuerza de perforación: 1200kn
Marking Force: 1000kn
Die Stations: 4
Max. Diámetro de perforación: 50 mm
Max. Espesor de perforación: 40 mm
Velocidad de alimentación de la perforación: 25 ~ 280 mm / Min
Carrera del husillo de perforación: 180 mm
Marca registrada: Sunrise
Paquete de transporte: cajas de madera
Pliego de condiciones: 7200 kg
Origen: China
Código HS: 8462411900
TPPD103 / TPPRD103 (modelo mejorado) Máquina de punzonado, taladrado y marcado CNC para placas


Industria aplicable :
Utilizado para punzón, taladro y marca de placa de unión en el campo de la torre de hierro, estructura de acero, puente. También se usa para perforar, perforar y marcar una placa de metal de otro tipo.


Característica de producto:

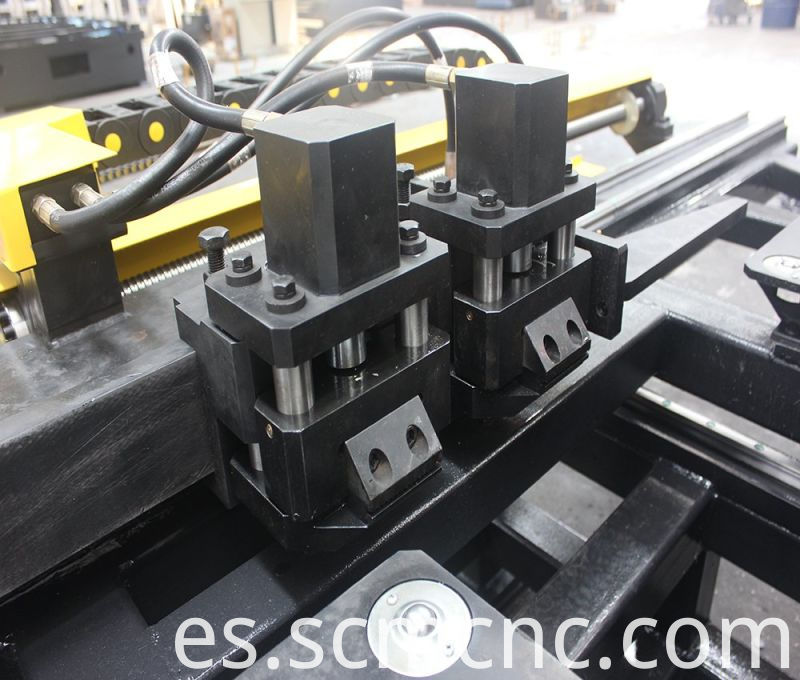

1. El bastidor de la máquina está hecho por soldadura de placa tipo C, con buena rigidez y gran espacio de manipulación. La máquina establece tres estaciones de troquelado (entre ellas, una es la estación de troquelado de marcado), estaciones de troquelado automáticas. Sistema de sujeción puede adaptarse a diferentes trabajos - pieza, con deflector cero como marca de referencia, y el trabajo - pieza con el apoyo de rodar la bola mesa de trabajo. La acción de los ejes X e Y debe controlarse mediante un servo motor y una transmisión con husillo de bolas, y el sistema CNC de doble eje controla la posición del punzonado, a fin de realizar todo el proceso de mecanizado de forma automática; el operador puede introducir los tamaños de trabajo - pieza de equipo para el programa llamando a repetirse en el futuro.
2. Adoptar la tecnología CNC, servo motor infeeding, con una alta eficiencia, trabajo estable - pieza de precisión.
3. Los componentes funcionales importantes adoptan un ensamblaje modular, fácil de reparar.
4. Realizar perforaciones, marcado y perforación en un solo plato.
5. La unidad de perforación tiene las funciones de caída rápida, alimentación lenta y retroalimentación rápida para mejorar la eficiencia del trabajo.
6. Fácil programación, puede ingresar el diámetro y la posición de los agujeros en la computadora, y también puede usar el programa generado por el software lofting, o adoptar conversión directa CAD / CAM.
7. La estación hidráulica adopta una bomba doble, un solo motor, sistema de refrigeración por agua, acoplamiento de tipo manguito para todas las tuberías. El pegamento de la manguera y el acoplamiento se exportan.
8. Los ejes X e Y son accionados por un servomotor, un husillo de bolas y una guía lineal, lo que garantiza una alta precisión.
9 . Con la función de fallas de autodiagnóstico.
10 . Aligere la fuerza de trabajo de los trabajadores.
11. POTENCIA: sistemas trifásicos de cuatro hilos
Voltaje de CA: 380V
Fluctuación de voltaje: ± 5%
Frecuencia: 50Hz
Temperatura de trabajo local: 0-40 ºC
Ventajas especiales
La estación hidráulica adopta bomba doble y motor individual. La velocidad de perforación es más rápida que la de otras empresas, por lo que es más eficiente y mejora la capacidad del taller.
Adopta un acoplamiento tipo manguito para todas las tuberías, lo que evita fugas. El pegamento de la manguera y el acoplamiento se exportan desde Alemania.

Parámetro básico del producto :
Model TPPD103 TPPRD103
Max size of work piece  L×W(mm) 1500×800
Max. punching diameter (mm) Φ26
Plate punching thickNess (mm) 5~25(Q235) 5~25(Q345)
5~20(Q420)
Max. drilling diameter (mm) Φ50
Max. drilling thickNess (mm) 40
Punching force (kN) 1000 1200
Marking force (kN) 800 1000
Min. distance between hole and plate edge (mm) Punching 25
Drilling Depends on hole diameter
Character dimension (mm) 14×10×19
Qty. of character 12 16
Die-stations 4
Feeding speed of drilling(mm/min) 25~280
Stroke of drilling spindle(mm) 180
Rotation speed of drilling spindle(r/min) 120~560
Programming mode  Auto CAD or lofting software
Overall dimensions  L×W×H (mm) 3200×3000×2600 3300×3200×2600
Machine weight (Kg) 5800 7000



Perforadora de la marca de perforación del CNC de la alta precisión Pprd103



Nuestra compañía

Fábrica:

Con el desarrollo de SUNRISE, ahora nuestra empresa ha ocupado una posición importante en esta industria. Debido a los pedidos y el rendimiento de las ventas está mejorando continuamente, con el fin de un mejor desarrollo, para satisfacer la demanda del cliente, y para proporcionar a los clientes equipos de alta calidad en el menor tiempo, nuestra empresa ha comprado el nuevo sitio, el área de aproximadamente 50,000 metros cuadrados , esto hará una preparación suficiente para el desarrollo de nuestra empresa y de cada cliente.

Taller:

La marca de calidad, la honestidad ganan mercado, la armonía convergen talentos y la innovación promueven el desarrollo. Nuestra capacidad para proporcionar consistentemente productos innovadores y de alta calidad que superan y superan a la competencia es la razón por la cual somos una de las compañías más exitosas que ofrece las soluciones más avanzadas y productivas en la industria de máquinas CNC.

Almacén:

La fabricación de productos orientados al cliente siempre ha sido nuestra principal preocupación. Creemos que la calidad es el alma de una empresa para siempre. Por lo tanto, nunca nos hemos comprometido con la calidad de nuestros productos. Adoptamos ideas y sistemas avanzados y científicos de gestión para realizar el control de supervisión entre todos los aspectos de producción, inspección, venta y servicio, etc., que ayudan a controlar la calidad, aumentar la eficacia del trabajo y garantizar la estabilidad, fiabilidad y precisión de los productos. Por lo tanto, la empresa puede lograr un desarrollo rápido y sostenible.

Equipo:

Somos un equipo de profesionales experimentados y dinámicos que son expertos en el manejo de trabajos de precisión a través de procesos científicos. Los talentos profesionales excelentes unen a un equipo poderoso y creativo de diseño, investigación y desarrollo, que desarrollan nuestra solidez técnica y nuestra competitividad. Y nuestra empresa se está desarrollando rápidamente y brinda un servicio especializado a todos los clientes.
Perforadora de la marca de perforación del CNC de la alta precisión Pprd103
Nuestro servicio

Instalación:

El vendedor deberá enviar un ingeniero al país del comprador para su instalación, puesta en servicio y capacitación. El comprador es responsable de proporcionar todos los equipos necesarios para manipular y levantar las piezas de la máquina antes de que los ingenieros del vendedor acudan a la planta del comprador. Además, el comprador debe proporcionar trabajadores para apoyar las actividades de instalación, bajo la supervisión de los ingenieros del vendedor.

Comisión:

El proveedor debe proporcionar planos y otros detalles del material / preparación necesarios para la instalación de la maquinaria que el comprador debe preparar y mantener listo antes de que la máquina llegue a la fábrica del comprador. La instalación y la puesta en servicio se pueden finalizar dentro de 5-10 días para la máquina de arriba en general.

Formación:

La capacitación incluirá capacitación en programación de computadoras, operación de máquinas y resolución de problemas. El tiempo de entrenamiento es como máximo de 5 días para esta máquina.

El comprador debe organizar no menos de dos personas para aceptar la capacitación. Después del entrenamiento, el comprador debe firmar el "Informe de recepción e inspección" proporcionado por el vendedor para demostrar el final exitoso de la puesta en marcha y la aceptación del comprador.



Perforadora de la marca de perforación del CNC de la alta precisión Pprd103

Embalaje y entrega
Detalles del embalaje: Embalaje, este modelo necesita 1 * 20GP;
Detalles de la entrega: 30-50 días después de obtener el primer pago.


1. Embalaje de logística especial
2. Tamaño de caja adecuado
3. Fijar
4. Ubicación profesional
5. Choque profesional
6. Paquete completo
Perforadora de la marca de perforación del CNC de la alta precisión Pprd103
